標際課堂第十三講 | 西林瓶包裝系統密封完整性檢查方法介紹

欄目：技術文獻

發布時間：2023-08-03
包裝系統是指容納和保護藥品的所有包裝組件的總和，包括直接接觸藥品的包裝組件和次級包裝組件，由西林瓶、彈性橡膠膠塞、鋁塑組合蓋組成的藥品包裝是常見的無菌藥品包裝形式。包裝系統密封性檢查（package integrity test），或稱為容器密封完整性檢查（container–closure integrity test, CCIT），是指檢測任何破裂或縫隙的包裝泄漏檢測（包括理化或微生物檢測方法），一些檢測可以確定泄漏的尺寸和/或位置。然而這些泄漏并不是要求絕對無泄漏，而且需要確保包裝不存在任何影響藥品質量的泄漏，即包裝系統不存在超過最大允許泄漏限度（Maximum allowable leakage limit，MALL）的泄漏。


美國藥典USP1207[1]最早提出需對容器密封完整性檢查（CCIT），USP 1207系列指導原則對于包裝系統密封性相關研究和評價工作具有較高的借鑒意義。2020年12月21日，國家藥品監督管理局藥品審評中心發布了《化學藥品注射劑包裝系統密封性研究技術指南（試行）》，其重點對注射劑包裝系統密封性檢查方法的選擇和驗證進行闡述，旨在促進現階段化學藥品注射劑的研究和評價工作的開展。國家藥典委員會在2022年發布了“關于征求《中國藥典》藥品包裝系統密封性研究指導原則意見的通知”，該指導原則用于規范和指導我國藥包材密封性完整性工作的開展，為全面保證藥品質量提供有效手段。


我國對容器密封性完整檢查的法規起步較晚，制藥企業通常會采用密封質量測試和泄漏測試單一或結合的方式，來檢查包裝系統的密封完整性。其中包裝密封質量檢測技術在USP1207.3[2]中有詳細的方法介紹與指導選擇，含扭矩測試、爆破測試、密封強度測試、殘余密封力（RSF）測試和超聲波選擇法。值得注意的是，滿足密封質量要求的包裝可能仍然存在缺陷和泄漏，比如密封質量滿足要求的西林瓶包裝系統可能因為瓶身的穿孔而發生泄漏。

目前法規僅要求對熔封的產品（如玻璃或塑料安瓿等）需要100%的密封性檢測，由于包裝組合的復雜性，西林瓶包裝尚無統一成熟的在線CCIT方法，目前大都是實驗室抽檢。


1. 檢查方法


目前常用的檢查法含包裝密封質量檢測的三指法、扭力距法，殘余密封力（RSF）法，泄漏測試中的微生物挑戰法、真空衰減法和壓力衰減法。


1.1 三指法

目前，還有較多藥企采用傳統的“三指旋蓋法”檢查包裝系統的密封性，常用步驟為以下操作：取30瓶樣品，檢測鋁蓋封口嚴密度。其方法為一手按瓶，另一手的大拇指、實指、中指卡住瓶蓋的邊緣呈三角直力，向一方輕輕擰蓋，以擰不動為合格。此法標準出處可參考《JB/T 20079—2006抗生素瓶液體灌裝壓塞機》[3]，但此標準并無關于三指法的具體操作描述，是藥企一種口口相傳、簡易操作方法。


此法操作標準不明確，判斷結果無法通過數據呈現，感性判斷，是否合格會出現因人而異的情況，方法可靠性差。

1.2 扭力距法


藥品GMP指南提出“宜對軋蓋后產品進行取樣，檢查產品密封完好性，如檢測鋁蓋的扭力距”，參考《JB/T20005.4－2013 玻璃輸液瓶軋蓋機》[4]對軋蓋質量提出要求，軋蓋后扎口應光滑無折皺，鎖緊扭力大于2 N·m，合格率大于99%。


實際上，將扭力距標準設定為一個定值是不科學的，國內市場使用的T形膠塞扭力距一般在1.13~2.82 N·m，甚至差的只有0.34 N·m。軋蓋的扭力距應根據不同的包材組件與設備狀況由實際檢測考核確定。同時，扭力距儀在抓取鋁蓋/符合鋁蓋時會附加摩擦力，此摩擦力遠大于“三指法”產生的。因此檢查扭力距時，“抓取”這個步驟已破壞原先的軋蓋后的密封情況，再使用扭力距檢測，軋蓋成品的合格率會下降，檢測結果的可靠性略低[5]。

扭力距法是對整個產品生命周期的一個有效密封的保證，為測試結果提供了數據支撐，降低了檢測人員個體差異導致的結果偏差，可作為三指法的替代方法，用于中間過程檢驗使用。但扭力距不能作為包裝系統密封性的最終判斷結果，仍需CCIT用于最終產品密封性的確認。


1.3 殘余密封力（RSF）法


USP1207.3中提出，殘余密封力（RSF）測試法是測量西林瓶軋蓋后壓縮力的一種間接方法，適用于玻璃或塑料西林瓶，其有無破壞性的特點。RSF指的是西林瓶軋蓋后，膠塞對鋁蓋產生的應力。應力越大，說明軋蓋越緊；應力越小，說明軋蓋越松。力值示意圖見圖1。


FDA2008年行業指南指出：殘余密封力可以用于穩定性考察時在中期和末期替代無菌試驗。RSF的數據有助于設置西林瓶軋蓋機參數，優化軋蓋工藝，可以預測包裝潛在的泄漏，RSF和CCIT相關聯，共同確保整個產品生命周期的包裝系統的密封性，保障藥品的質量與安全。是西林瓶包裝系統密封質量檢測最常用的檢測方法之一。

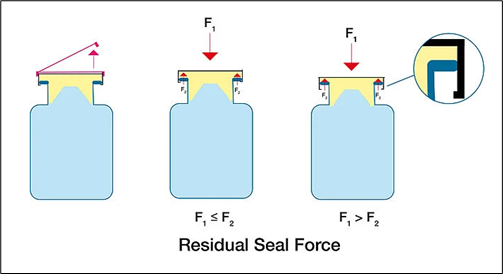

圖1 RSF測試應力圖

1.4 微生物挑戰法（浸沒法）


研究表明，剛性包裝上直徑約為0.1μm的孔隙，液體泄漏的風險很?。欢睆郊s為0.3 μm的孔隙存在微生物侵入的風險。如方法靈敏度無法達到MALL或產品MALL不明確，需進行方法與微生物侵入風險比較研究。


將待測樣品填充無菌促生長的培養基，然后在微生物挑戰前進行培養和目視檢查以確認樣品無菌，將樣品按預定時間浸沒在一定濃度的菌懸液中，在浸沒過程中，樣品可以按預定的時間暴露到預定的真空，然后釋放真空，而包裝按預定時間保持浸沒在常壓下。然后將樣品放置在促生長的條件中培養，通過目視檢查或其他方式檢查包裝內容物是否有微生物生長的證據。也可以將浸沒的待測樣品暴露到正壓條件，或多個真空/壓力循環條件待測樣品泄漏的證據是待測樣品中挑戰微生物的可見生長。


對于激光打孔的5μm陽性對照樣品，微生物可以100%侵入。對于微管植入的5μm陽性樣品，微生物60%可侵入，10μm時，100%侵入。微生物挑戰法屬于概率性的有損測試方法，檢測周期一般需要數周，一般用于佐證定量測試方法，做對比研究使用。


1.5 真空衰減法


真空衰減法是西林瓶包裝系統泄漏定量檢測中最廣泛的方法之一。把待測樣品放進定制匹配的真空腔體中，測試按照預定的目標真空抽真空，在短時間的系統平衡后，在壓力的作用下，包裝內的頂空氣體/液體氣化通過漏孔擴散至測試腔，獲得絕壓/或差壓傳感器檢測室體積壓力的上升（即真空衰減），壓力增加超過設定的閾值則提示容器泄漏。行業內此法一般都設置兩個循環，循環1檢測大泄漏（西林瓶裂瓶、膠塞缺失、壓蓋不嚴等方面造成的大泄漏[6]），循環2檢測小泄漏，針對西林瓶剛性樣品可以檢測出USP1207.2[7]中的檢測限級別3級（> 1.0 ~ 5.0 μm）的泄漏孔徑尺寸。真空衰減法測試示意圖見圖2。


真空衰減法作為無損、快速、定量的測試方法，泄漏部位必須有氣體或液體存留。泄漏部位存在液體時，測試壓力需定于蒸汽壓。不適用于含顆粒的懸濁液、乳狀液及微頂空高粘度的液體，此類液體溶液堵塞泄漏通道。不適用于頂空氣體較少的包裝（如真空度＜1PA），因氣體較少，在測試時包裝內無氣體流轉至測試腔而引起真空度變化，從而產生假陰性結果[8]。

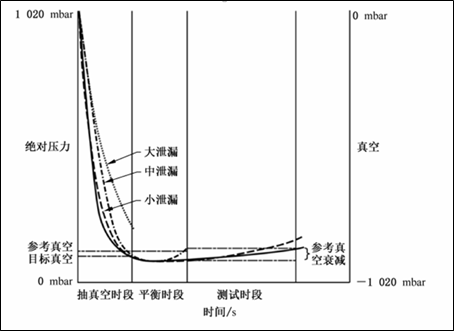

圖2 真空衰減法示意圖


1.6 壓力衰減法



干燥空氣或惰性氣體壓力源連接到待測樣品中，待測樣品配備有內部壓力監控設備。待測樣品加壓到預定壓力，之后將壓力源和待測樣品隔離。按預定時間監測壓力衰減,壓力衰減超過預先設定的閾值提示容器泄漏。壓力衰減法的泄漏部位必須有氣體存留。產品（尤其是液體或半固體）不得覆蓋潛在泄漏通道。其作為USP1207.2中的定量檢測方法之一，廣泛應用于西林瓶包裝系統的泄漏檢測，尤其是凍干粉樣品檢測。檢出限級別>1.0 ~ 5.0 μm。


壓力衰減法與真空衰減法相結合，基本可以適用于制藥行業的西林瓶藥品包裝密封系統的樣品，滿足CCIT的檢測需求。壓力衰減法測試示意圖見圖3。

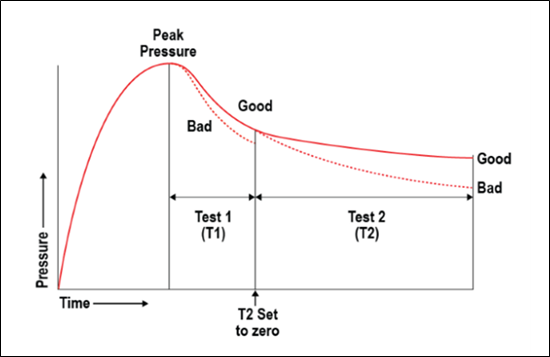

圖3 壓力衰減測試曲線圖


2.方法總結

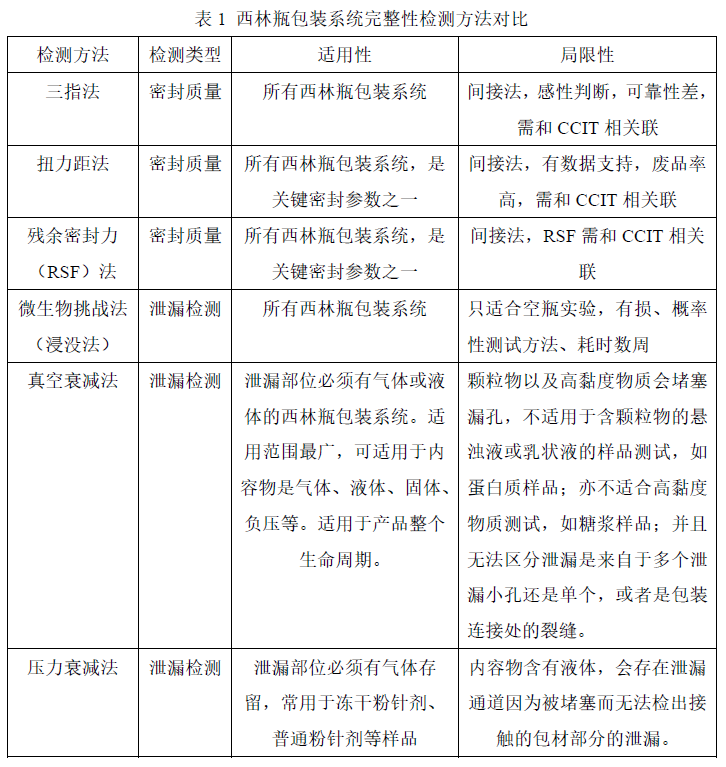

總的來說，我國的西林瓶包裝系統密封完整性檢查研究還處于初級階段。密封完整性的方法各有優劣，需重點關注內容物的形態來選擇合適的檢測方法，確保密封完整性檢查的順利通過。包裝密封質量檢測（Seal Quality Test ）和包裝泄漏測試（Integrity Leak Test）共同確保整個產品生命周期的包裝系統密封性，結合使用可加強產品生產過程控制?，F(xiàn)針對以上提及的檢測方法的適用性及局限性做對比，見下表1。


參考文獻：

[1] USP <1207> Package integrity evaluation-sterile products[S].2016.

[2] USP<1207.3> Package Seal Quality Test Technologies[S].2017.

[3] JB/T 20079—2006, 抗生素瓶液體灌裝壓塞機[S].2006.

[4] JB/T20005.4－2013, 玻璃輸液瓶軋蓋機[S].2013.

[5] 田耀華. 對玻璃瓶軋蓋密封性用扭力矩檢查方法的探討[J]. 機電信息, 2014(26): 18-20.

[6] 王冬偉, 張磊, 張祥龍, 錢承玉. 真空衰減法測試西林瓶藥品包裝的密封完整性[J].中國藥事, 2020, 34(05): 589-595.

[7] USP <1207.2> Package Integrity Leak Test Technologies[S].2017.

[8] 陳江, 王俊蘇, 關天橫等. 注射劑包裝密封完整性檢測技術研究進展[J]. 中國藥業, 2021, 30(02): 5-11.
