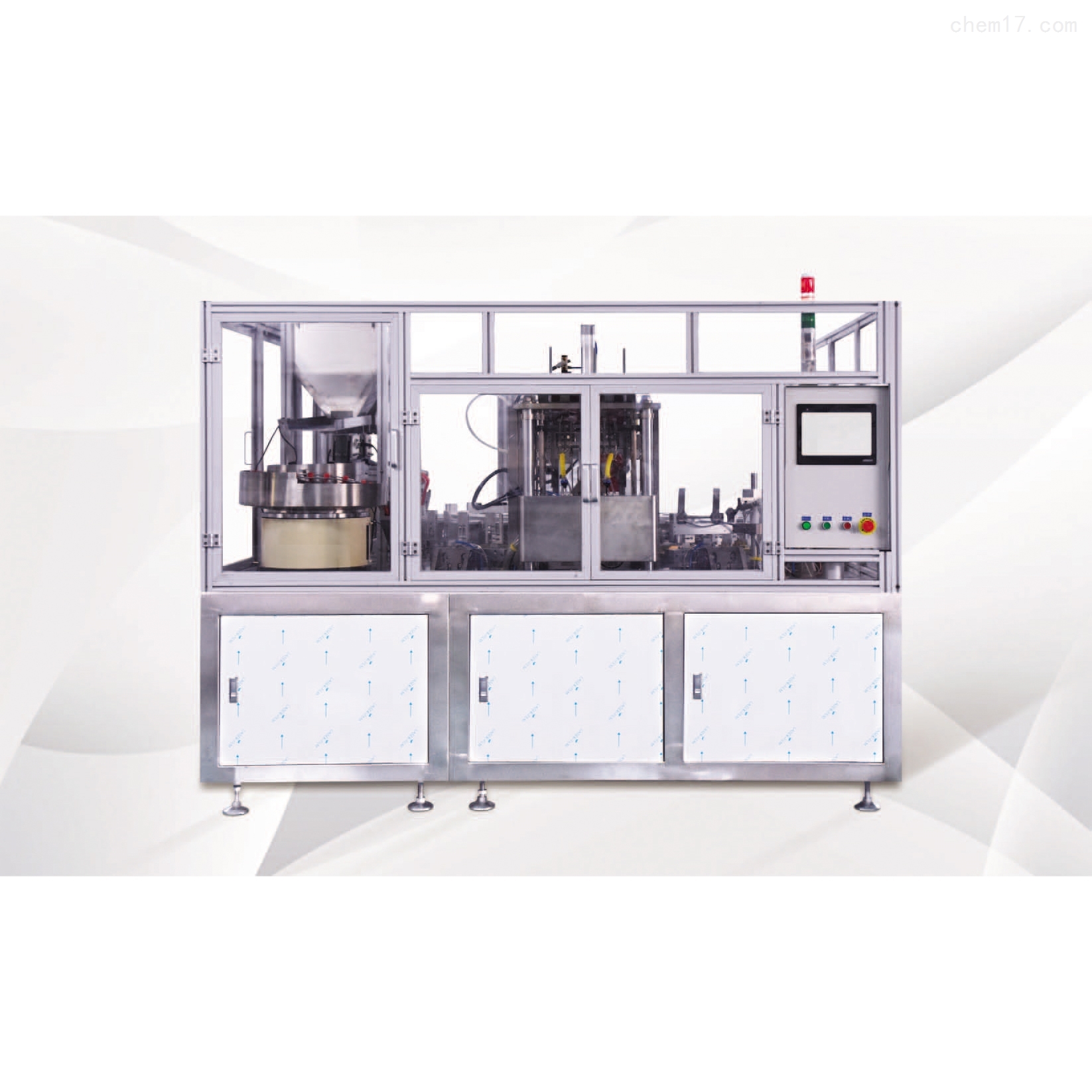

全自動封管機
封管機專業用于吸管和袋子進行自動套管及熱封的機器，可以適用于多種不同型號的吸管，口徑不同、長度不同的吸管。適用于不同的袋型，直立袋、三邊封袋、斜邊袋、企鵝包。產品適用于多種行業，飲料、日化、醫藥、食品等。具有重量輕、占地面積小、操作簡單、性能穩定的特點。主要部件全部由鋁材和不銹鋼加工而成，符合食品、藥品GMP的環境、衛生的質量要求。封管機專業用于吸管和袋子進行自動套管及熱封的機器，可以適用于多種不同型號的吸管，口徑不同、長度不同的吸管。適用于不同的袋型，直立袋、三邊封袋、斜邊袋、企鵝包。產品適用于多種行業，飲料、日化、醫藥、食品等。具有重量輕、占地面積小、操作簡單、性能穩定的特點。主要部件全部由鋁材和不銹鋼加工而成，符合食品、藥品GMP的環境、衛生的質量要求。
1、工作過程中送管、送袋、熱封、排出全自動化。操作簡單。一至三臺聯機生產總共只需2人，單機只需1人操作，節省人工，靈活掌握訂單。
2、同步帶式直線結構，節省空間。
3、液晶觸摸屏可完成功能設置，操作簡單，控制精確，運行穩定，可連續長時間工作。
4、采用進口溫控模塊，Airtac.SMC.Festo氣動元件，歐姆龍PLC控制單元，確保機器的質量、性能和使用壽命。
5、自動故障檢測，自動報警，自動停止，自動診斷并顯示故障位置。
6、該產品由送管系統、送袋系統、熱封系統、取袋系統組成，各組成系統皆全自動運行，使雙通道生產速度達到70個每分鐘。
7、送管系統全自動設計，高效、準確。
8、送袋系統送袋采用雙工位設計，雙倍效率。
9、送袋尺寸可在最長400mm，最寬300mm內任意調節，也可根據客戶需求定制。
10、熱封系統采用分步加溫、冷卻設計，產品質量更好。封刀可換，適應不同吸管。
項目
技術參數
封管類型
自立袋、三邊封袋、風琴袋、異形袋
控制方式
歐姆龍可編程控制器（PLC）
主驅動：伺服電機+高精度減速機+聚氨酯包膠同步帶+直線模組
溫度調控：0~300℃,±0.1℃
材料種類
袋子：內層PE、內層PP
管子：PE、PP
袋子尺寸
封口寬度：60~120mm
可做袋尺寸：Max：300(寬)~400(長)mm
Min：130(寬)~150(長)mm
管的類型
短管、中管、長管
管的尺寸
口徑8.5mm（常規）、口徑10mm.14MM.16MM等
工作速度
雙（A,B）通道70個/分鐘、單通道35個/每分鐘，可獨立工作
位置精度
小于或等于±0.05毫米
熱封刀具
預熱：無（可加裝）， 熱封：4組， 冷卻：1組
溫控模塊（wk8h）
3組（8通道模塊），精度±0.1℃
溫度區間
0~300℃
電源
380V，50Hz
功率
11KW
氣壓要求
0.8MPa，30升/分鐘
設備尺寸
8100（長）x3950（寬）x1850 mm（高）
操控界面
11(寸)工控屏
設備重量
3500KG
設備顏色
腳架深綠色+機殼不銹鋼原色
控制系統
PLC
機器由送管系統、送袋系統、熱封系統、收袋系統、中央控制系統和底座組成。
? 送管系統包括料斗、振動盤和滑軌。光電感應器能自動感應吸管從而控制進料動作。
? 送袋系統利用氣動吸盤送袋。送袋和熱封系統都是雙通道，雙倍工作效率。
? 熱封系統包括同步帶、熱封刀和工位架。熱封刀有5組，4組熱封，1組冷卻。
? 熱封工位架可調，以適應不同尺寸的袋子。用戶還可訂制不同規格的熱封刀以適應不同規格的吸管。
? 每個熱封刀組溫控獨立，可獨立設定溫度，獨立運行調試。
? 收袋系統采用輸送帶式，步進控制移位，自動排列袋子，可很好地觀察次品，安裝打碼機。
? 控制面板配置觸摸屏，可完成各種參數設置，實時顯示工作狀態，比如成品完成數量、日期、伺服電機參數和氣缸動作參數，熱封時間等。
? 溫控系統24路，高精度調壓閥（自帶壓力表）12個；緊急停止按鈕5個，可根據需要安裝位置。底座設計易于拆卸、運輸和組裝。
