標際解決方案——太陽能光伏EVA、背板檢測

欄目：技術文獻

發布時間：2024-03-08

太陽能光伏組件一般需要投放在自然環境中，歷經風吹雨打各種環境。光伏背板作為組件的"后宮"衛士必須具有極好的絕緣性、阻水性、耐老化等性能，同時應具有較高的剝離強度、拉伸強度及良好的透光率等性能，其中最重要的指標是水蒸氣透過率，即對外界濕氣的阻隔性能。背板水蒸氣透過率較小才能有效抵抗?jié)駸岬拳h(huán)境對電池片、EVA膠膜等材料的侵蝕，起到耐候及絕緣保護的作用。

針對太陽能光伏板，GBPI 標際提供專業可靠的光伏新能源行業檢測解決方案：

一、背板水蒸氣透過率

? 按GB/T 26253-2010的規定。對3個試樣進行試驗,結果取中值，并報告最大值。在實驗條件38℃，100%RH下，復合型和涂覆型的背板限值要求≤2.5 g/m2·d。

? 測試步驟：使用標準膜對儀器進行校準，使用圓形采樣器把樣品裁剪好，涂膜密封脂在腔體上，用注射器往每個腔體中間注入20-30mL的純凈水，然后上好腔蓋，開始測試。

? GBPI 標際推薦檢測儀器：

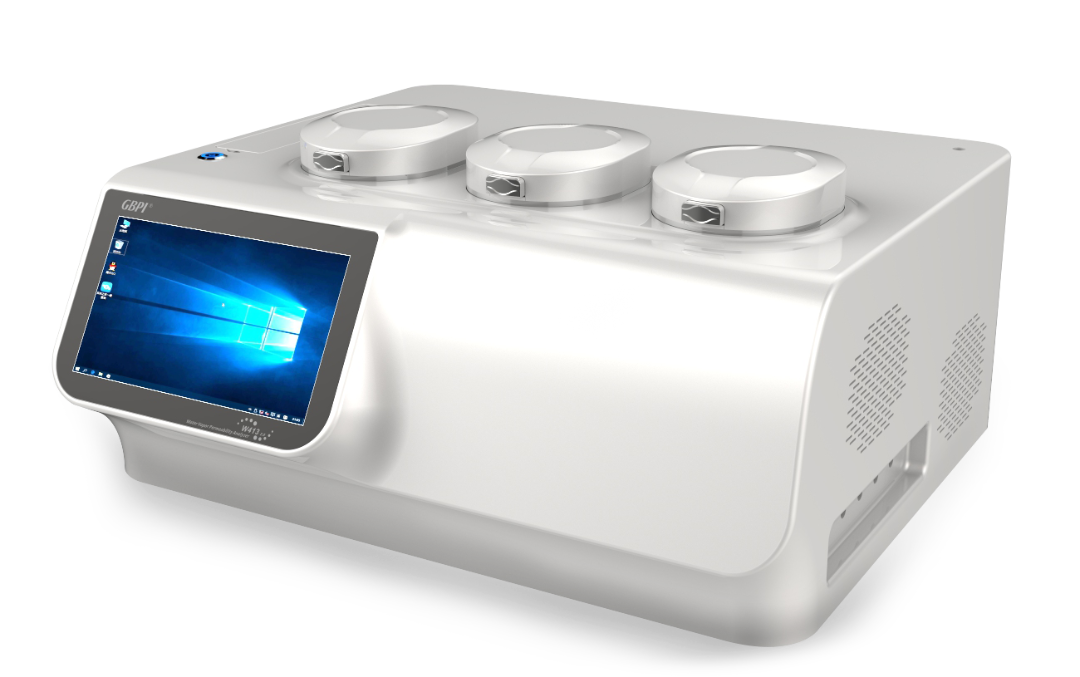

▲ W413 2.0紅外法水蒸氣透過率測定儀


二、背板氧氣透過率

? T/CPIA 0029.1-2022中對氟膜（PVF、PVDF）的氧氣透過率要求為≤1000 cm3/m2 · d·Pa，按照GB/T 1038的規定進行,試驗條件為溫度(38士2)℃。

? GBPI 標際推薦檢測儀器：

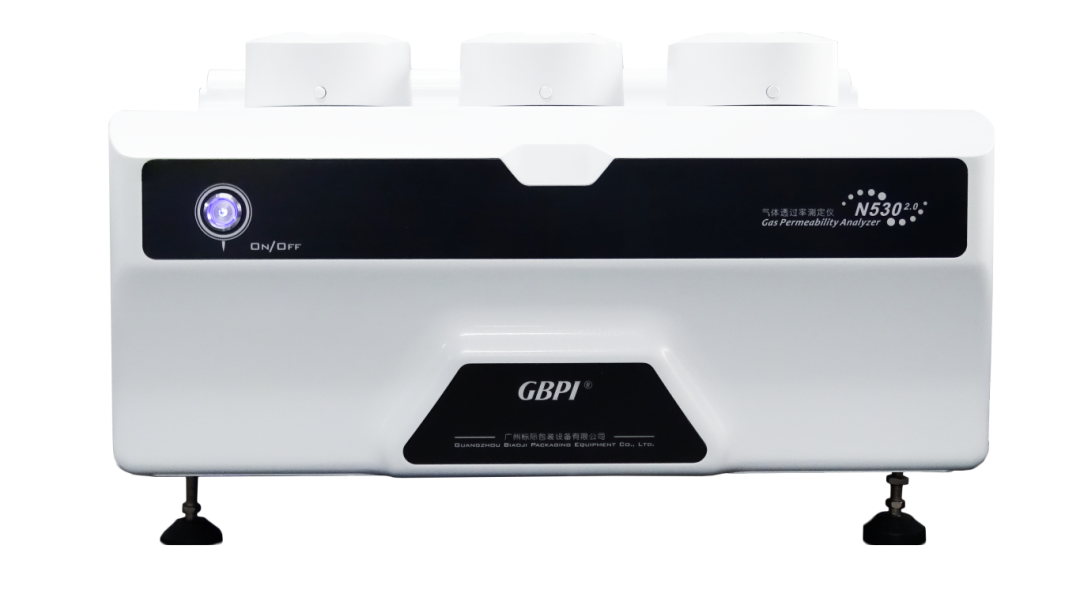

▲N530 2.0氣體透過率測定儀


三、EVA、背板熱收縮率

? EVA膠膜參照標準GB/T29848，縱向≤3.0%；橫向≤1.5%（固化前）

? 背板參照標準GB/T 31034-2014， ≤1.5（復合型）≤1.0(涂覆型）

? GBPI 標際推薦檢測儀器：

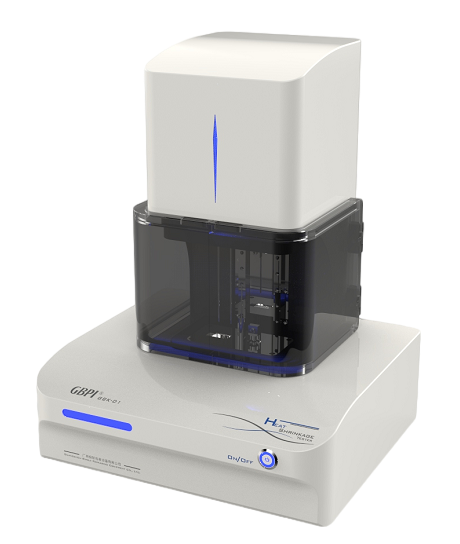

▲薄膜熱收縮性能測定儀 GBK-D1（背板）

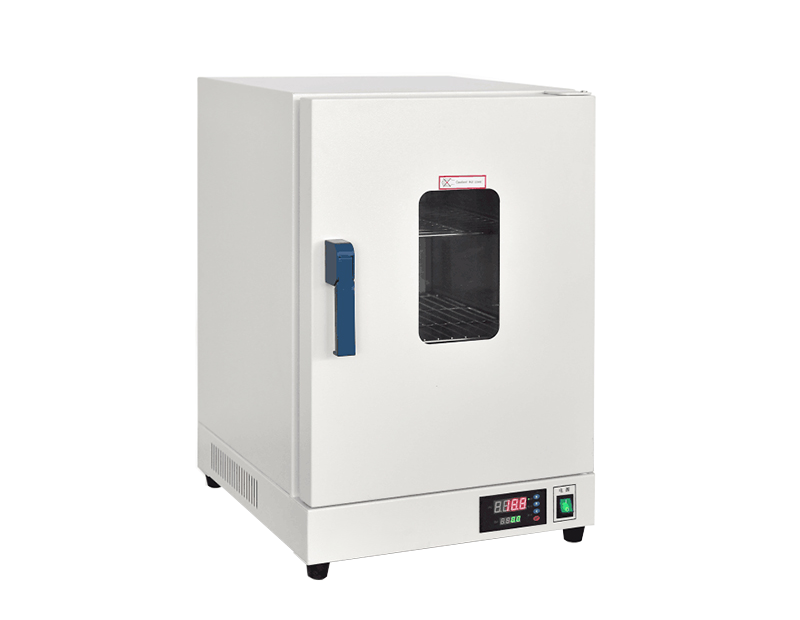

▲鼓風干燥箱DHG-9030A（EVA）


四、拉伸強度，斷裂伸長率，剝離強度

? EVA膠膜參照標準GB/T 29848要求

1）拉伸強度：≥16MPa；

2）斷裂伸長率：≥450%；

3）EVA/玻璃的剝離強度:(N/cm) >60N/cm

? 背板參照標準GB/T 31034-2014要求，

1）拉伸強度：≥80MPa；

2）斷裂伸長率：≥80%；

3）背板/EVA180°剝離強度:（N/10 mm）≥40

4）背板/硅膠180°剝離強度:（N/10 mm）≥10

? 上述中拉伸強度，斷裂伸長率，剝離強度都由拉力試驗機來檢測。GBPI 標際推薦檢測儀器：

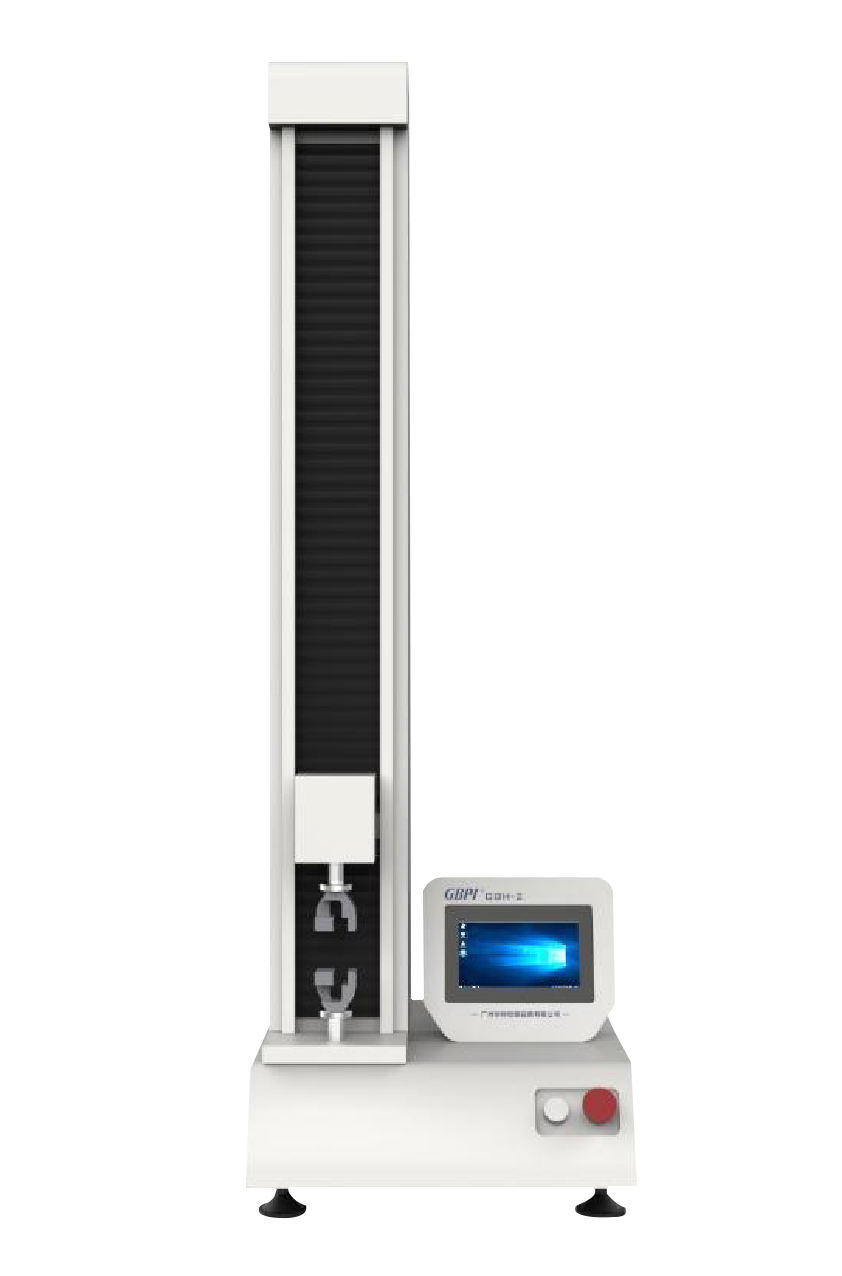

▲GBH-2電子拉力試驗機


五、透光率（透明EVA）

? 透光率是表征EVA膠膜光學性能的重要指標，是評定產品質量的重要指標之一。

? 按照標準GB/T 29848要求，透明EVA 透光率：1）380nm~1100nm ≥90.5%；2)  290nm~380nm UV高透型≥ 70%，UV截止型≤30%

? GBPI 標際推薦檢測儀器：

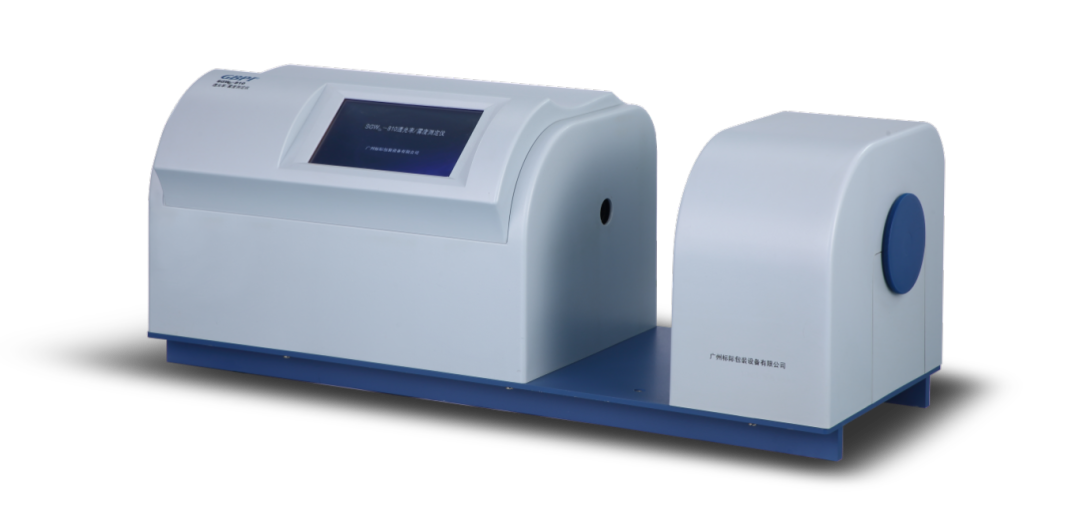

▲SGW-810透光率/霧度測定儀
